[SM2258XT] 慧荣SM2258XT_HY3D-V2_PKGS0510A_FWS0509A0 版固态硬盘开卡量产工具

[复制链接]
查看: 28|回复: 3

3797

主题

9705

狗粮

6

精华

管理员

积分
29519

最佳新人活跃会员热心会员推广达人宣传达人灌水之王突出贡献优秀版主荣誉管理论坛元老

QQ
发表于 2025-6-19 20:12:46 | 显示全部楼层 |阅读模式

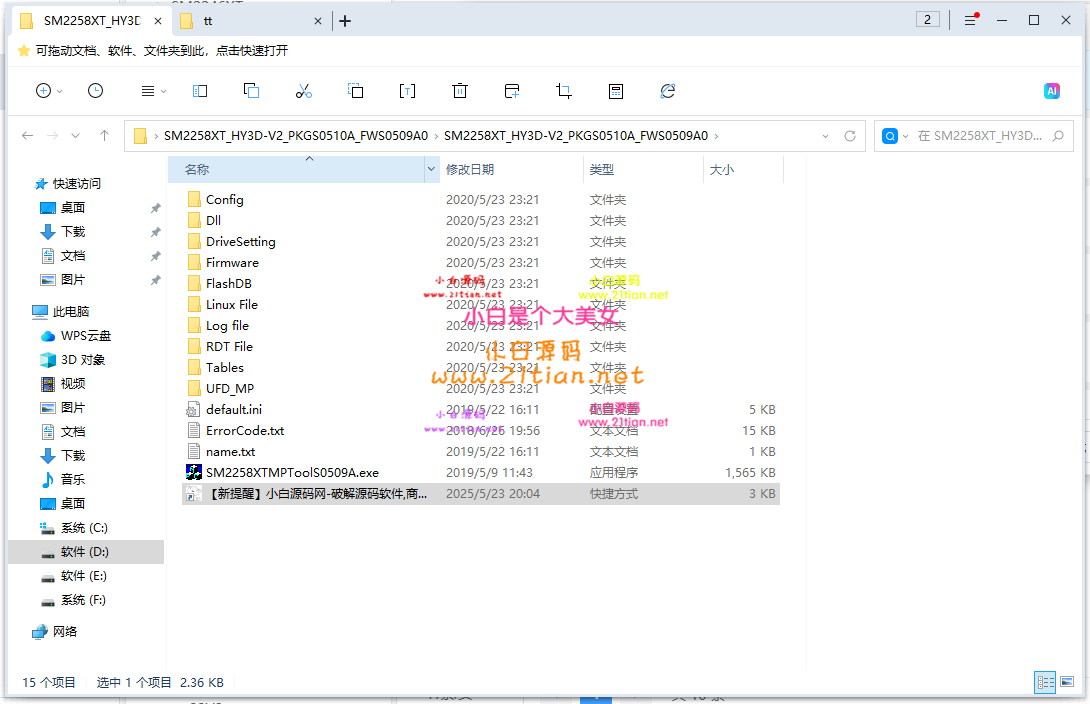

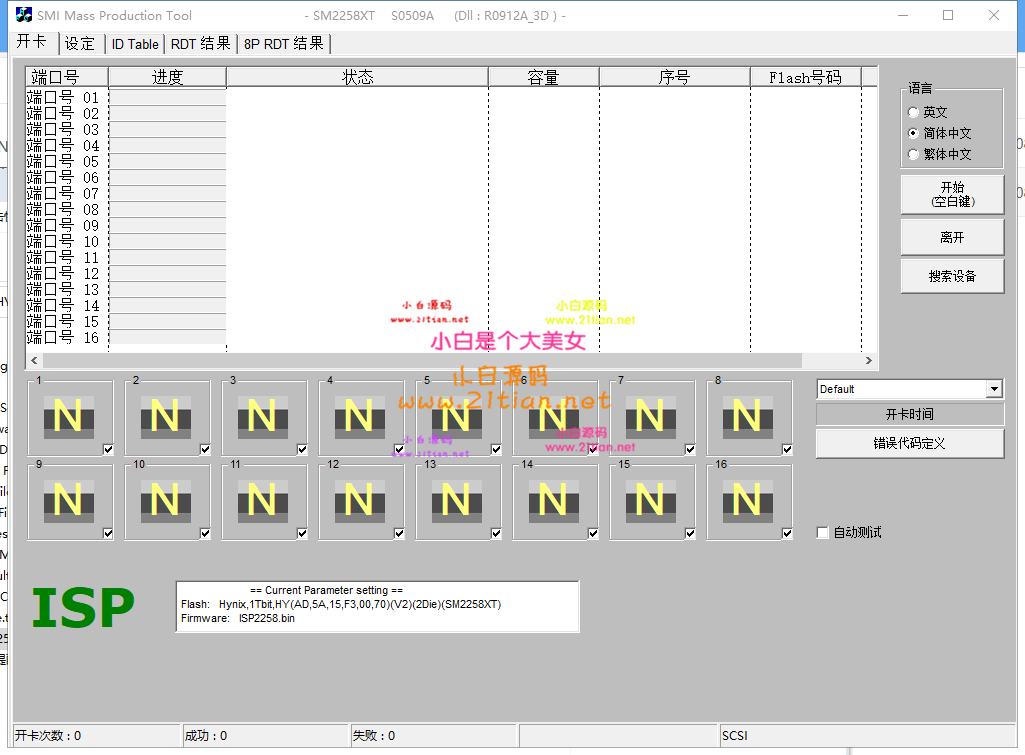

360截图20250619201110.png 360截图20250619201119.png 360截图20250619201125.png

慧荣SM2258XT_HY3D-V2_PKGS0510A_FWS0509A0 是针对慧荣 SM2258XT 主控芯片与海力士特定闪存颗粒组合设计的量产工具包,主要用于固态硬盘的初始化、固件烧录及批量生产。以下是对其量产过程的介绍:
一、工具包核心组成
  • 主控与闪存适配
    工具包专为 SM2258XT 主控与海力士 3D TLC NAND 闪存颗粒(如 H27Q2T8QEA9R)的组合优化,确保量产过程中硬件兼容性与稳定性。
  • 功能模块
    • 量产工具软件:支持批量设置、格式化、测试和配置存储设备,包含固件更新、低级格式化、坏块检测等功能。
    • 配置文件(如 PKGS0510A):定义量产参数,如硬盘容量、分区信息、坏块管理策略等。
    • 固件文件(如 FWS0509A0):包含主控固件,用于写入 SSD 以实现硬件初始化与功能支持。
    • 辅助文件:如动态链接库(DLL)、日志文件、可靠性诊断工具(RDT File)等,支持量产流程的稳定性与可追溯性。

二、量产操作流程
  • 环境准备
    • 硬件连接:使用支持 ASM1153E 或 JMS578 主控的 SATA-USB 转接硬盘盒,将 SSD 连接到电脑 USB 接口。
    • 短接 ROM 触点:通过短接 SSD 的 ROM 孔,使主控进入工程模式。
  • 工具包加载
    • 启动量产工具软件,点击“搜索设备”或“Scan Drive”,识别 SSD 后断开短接。
  • 参数配置
    • 闪存识别:在“Parameter”项中选择“Auto”,软件自动识别闪存型号。
    • 基础信息设置:填写产品名称、序列号、生产厂商等信息。
    • 容量配置:在“Disk Capacity”处选择“Auto”或手动输入容量。
  • 量产执行
    • 返回“Test”项,点击“Start”开始量产。工具包将自动完成固件写入、坏块检测与初始化操作。
  • 结果验证
    • 成功标识:量产完成后,软件界面显示“Pass”及绿色圆圈。
    • 后续操作:重新插拔 SSD,通过磁盘管理器进行分区格式化。

三、关键注意事项
  • 数据安全
    • 量产前需备份 SSD 数据,操作将清空所有存储内容。
  • 工具包与硬件匹配
    • 确保工具包版本与 SSD 的主控、闪存颗粒严格兼容,避免因版本冲突导致量产失败或硬件损坏。
  • 操作规范
    • 量产过程需遵循工具包说明,避免误操作。若出现异常(如 CE 错误),需排查颗粒损坏、焊接不良等问题。
  • 固件与配置文件管理
    • 禁止混用不同版本的固件或配置文件,确保量产流程的稳定性。

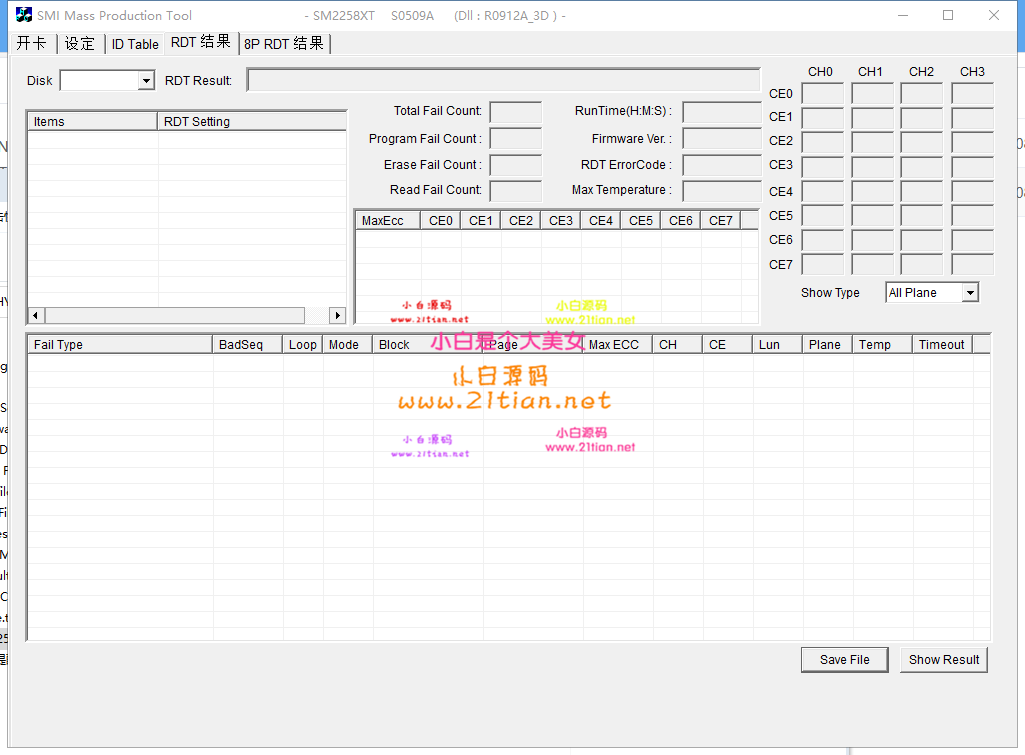

  • RDT 测试(可选)
    • 若需验证 SSD 可靠性,可勾选“RDT 测试”选项。测试将标记坏块并生成报告,但耗时较长(如 512GB SSD 约需 1.5 小时)。
      请点击此处下载

      查看状态:需购买或无权限

      您的用户组是:游客

      文件名称:wp.txt
      下载次数:0  文件大小:152 Bytes
      下载权限: 荣誉会员    [购买VIP]   [充值狗粮]  [免费赚狗粮]
